グラフカット法¶

画像処理における グラフカット法（Graph Cuts） は主に画像のセグメンテーションに使われる最適化手法の1つで、画像を前景と背景などに分割するために用いられる。

領域項（データ項）と境界項（平滑化項）と呼ばれる2つの項からなるコスト関数 $E(L)$

E(L)= R(L) + \lambda \cdot B(L)

(1)

を最小化する

\begin{aligned} R(L)&=\sum_{p\in P} R_p(L_p) \\ B(L)&=\sum_{\{p, q\} \in N} B_{\{p, q\}} \cdot \delta(L_p, L_q) \\ \delta(L_p, L_q) &= \begin{cases}1 & (L_p \neq L_q) \\ 0 & (\text { それ以外 })\end{cases} \end{aligned}

(2)

$P$ ：画素の全集合、 $p$ は1画素
$N$ ：隣接する画素同士の組の全集合、 $\{p, q\}$ はその要素
$\lambda$ ：領域項と境界項の相対的な重み。 $\lambda \geq 0$
$L$ ：ラベル（前景・背景）

グラフカット（Graph Cut） - 大人になってからの再学習

GrabCut¶

Graph Cut を改良した半自動の画像セグメンテーション手法。

GrabCutは2004年にMicrosoft Researchによって提案された（Rother et al., 2004）。

特徴：

最初に矩形で前景をざっくり指定するだけで良い。
背景/前景の色分布を GMM（Gaussian Mixture Model） でモデル化。
Graph Cut を使って、GMMに基づくエネルギー関数を反復的に最小化する。

import cv2
import numpy as np
import matplotlib.pyplot as plt

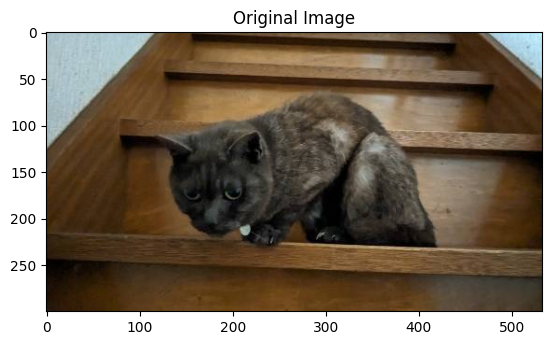

img = cv2.imread("sample_images/cat2.jpg")
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

plt.imshow(img)
plt.title("Original Image")
plt.show()

mask = np.zeros(img.shape[:2], np.uint8)

# 背景・前景モデル（内部的に使われる）
bgdModel = np.zeros((1, 65), np.float64)
fgdModel = np.zeros((1, 65), np.float64)

# 矩形で前景をざっくり指定
rect = (50, 50, 300, 400)

# GrabCutの実行
cv2.grabCut(img, mask, rect, bgdModel, fgdModel, 5, cv2.GC_INIT_WITH_RECT)

# マスクの整形
mask2 = np.where((mask==2)|(mask==0), 0, 1).astype('uint8')
result = img * mask2[:, :, np.newaxis]

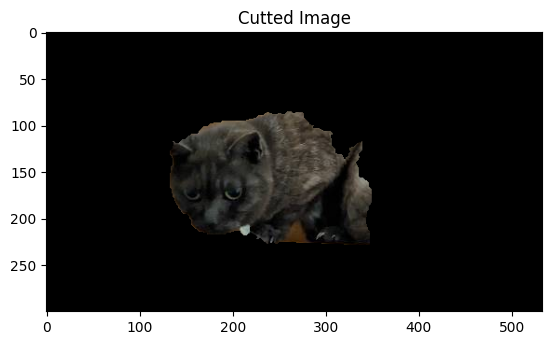

plt.imshow(result)
plt.title("Cutted Image")
plt.show()
