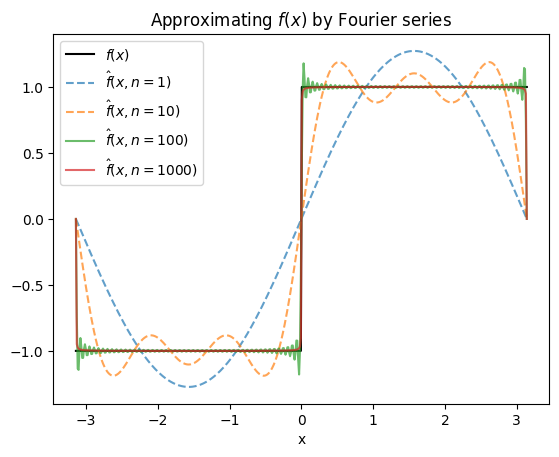

まとめ¶

import matplotlib.pyplot as plt
import numpy as np

def f(x: np.array) -> np.array:
    y = np.zeros_like(x)
    y[(0 <= x) & (x <= np.pi)] = 1
    y[(-np.pi <= x) & (x < 0)] = -1
    return y

# a_0, a_k が 0なので、 b_k （sinの係数）のみが残る
def b(k):
    return (2 * (1 - (-1)**k)) / (k * np.pi)

def f_hat(x: np.array, n: int) -> np.array:
    approx = np.zeros_like(x)
    for k in range(1, n+1):
        approx += b(k) * np.sin(k * x)
    return approx


fig, ax = plt.subplots()
x = np.linspace(-np.pi, np.pi, 500)
ax.plot(x, f(x), label="$f(x)$", color="black")
ax.plot(x, f_hat(x, n=1), label=r"$\hat{f}(x, n=1)$", linestyle="--", alpha=0.7)
ax.plot(x, f_hat(x, n=5), label=r"$\hat{f}(x, n=10)$", linestyle="--", alpha=0.7)
ax.plot(x, f_hat(x, n=100), label=r"$\hat{f}(x, n=100)$", linestyle="-", alpha=0.7)
ax.plot(x, f_hat(x, n=1000), label=r"$\hat{f}(x, n=1000)$", linestyle="-", alpha=0.7)
ax.set(xlabel="x", title=r"Approximating $f(x)$ by Fourier series")
ax.legend()
fig.show()

直交関数¶

区間 $[a, b]$ 上の関数 $f(x), g(x)$ が

\int_a^b f(x) g(x) \mathrm{d} x=0

(1)

のとき 直交する という。

関数 $\phi_0(x), \phi_1(x), \ldots, \phi_n(x)$ が互いに直交するとき、すなわち

\int_a^b \phi_i(x) \phi_j(x) \mathrm{d} x=0, \quad i \neq j

(2)

のとき、これらは区間 $[a,b]$ 上の 直交関数系 であるという。とくに $\phi_i(x)$ が $x$ の多項式なら、これを 直交多項式 という。

直交多項式の例：ルジャンドルの多項式

次の関数 $P_n(x), n=0,1,2, \ldots$ , は $n$ 次の ルジャンドルの多項式 と呼ばれる。

\begin{aligned} P_0(x) &= 1 \\ P_1(x) &= x \\ P_2(x) &= \frac{1}{2}\left(3 x^2-1\right) \\ P_3(x) &= \frac{1}{2}\left(5 x^3-3 x\right) \\ P_4(x) &= \frac{1}{8}\left(35 x^4-30 x^2+3\right) \\ P_5(x) &= \frac{1}{8}\left(63 x^5-70 x^3+15 x\right) \\ P_6(x) &= \frac{1}{16}\left(231 x^6-315 x^4+105 x^2-5\right)\\ & \vdots \end{aligned}

(3)

これらは区間 $[-1,1]$ 上の直交関数系であり, 次の直交関係が成立する.

\int_{-1}^1 P_n(x) P_m(x) \mathrm{d} x= \begin{cases}\frac{2}{2 n+1} & n=m \text { のとき } \\ 0 & n \neq m \text { のとき }\end{cases}

(4)

$P_n(x)$ の一般式が次式で表せることが知られている（ロドリゲスの公式）.

P_n(x)=\frac{1}{2^n n!} \frac{\mathrm{d}^n\left(x^2-1\right)^n}{\mathrm{~d} x^n}

(5)

直交関数の例

\frac{1}{2}, \cos k x, \sin k x,\quad k=1,2,3, \ldots

(6)

は区間 $[-\pi, \pi]$ 上の直交関数である。

（証明） $\cos k x, \sin k x, k=1,2,3, \ldots$ は周期 $2 \pi$ の周期関数であるから、 1 周期に渡る積分 $\int_{-\pi}^\pi \cos k x \mathrm{~d} x, \int_{-\pi}^\pi \sin k x \mathrm{~d} x$ は 0 である。このことから $\frac{1}{2}$ と $\cos k x$ , $\sin k x$ に対して次のようになる。

\int_{-\pi}^\pi \frac{1}{2} \cos k x \mathrm{~d} x=\int_{-\pi}^\pi \frac{1}{2} \sin k x \mathrm{~d} x=0

(7)

$\cos k x, \sin l x$ に対しては次のようになる。

\int_{-\pi}^\pi \cos k x \sin l x \mathrm{~d} x=\frac{1}{2} \int_{-\pi}^\pi(\sin (k+l) x-\sin (k-l) x) \mathrm{d} x=0

(8)

$k \neq l$ のとき $\cos k x, \cos l x$ に対して次のようになる。

\int_{-\pi}^\pi \cos k x \cos l x \mathrm{~d} x=\frac{1}{2} \int_{-\pi}^\pi(\cos (k+l) x+\cos (k-l) x) \mathrm{d} x=0

(9)

$k \neq l$ のとき $\sin k x, \sin l x$ に対して次のようになる。

\int_{-\pi}^\pi \sin k x \sin l x \mathrm{~d} x=-\frac{1}{2} \int_{-\pi}^\pi(\cos (k+l) x-\cos (k-l) x) \mathrm{d} x=0

(10)

以上より $\frac{1}{2}, \cos k x, \sin k x, k=1,2,3, \ldots$ , が直交関数系であることが示された。

また次の関係も成り立つ。

\begin{gathered} \int_{-\pi}^\pi\left(\frac{1}{2}\right)^2 \mathrm{~d} x=\frac{\pi}{2} \\ \int_{-\pi}^\pi \cos ^2 k x \mathrm{~d} x=\frac{1}{2} \int_{-\pi}^\pi(1+\cos 2 k x) \mathrm{d} x=\pi \\ \int_{-\pi}^\pi \sin ^2 k x \mathrm{~d} x=\frac{1}{2} \int_{-\pi}^\pi(1-\cos 2 k x) \mathrm{d} x=\pi \end{gathered}

(11)

最小二乗近似¶

区間 $[a,b]$ 上の直交関数系 $\{\phi_i(x)\}, i=0,1,\cdots,n$ の線形結合で関数 $f(x)$ を近似する事を考える

f(x) \approx c_0 \phi_0(x)+c_1 \phi_1(x)+\cdots+c_n \phi_n(x)

(12)

このような近似は、画像や音声を表す信号を少量の数値のみで高速に伝送したり、メモリの記憶容量を削減するために用いられる。

近似の尺度として最小二乗法

J=\frac{1}{2} \int_a^b\left(f(x)-c_0 \phi_0(x)-c_1 \phi_1(x)-\cdots-c_n \phi_n(x)\right)^2 \mathrm{~d} x

(13)

\min_{c_0,\cdots,c_n} J

(14)

を用いると、各係数 $c_i$ は

c_i=\frac{\int_a^b f(x) \phi_i(x) \mathrm{d} x}{\int_a^b \phi_i(x)^2 \mathrm{~d} x}, \quad i=0,1, \ldots, n

(15)

となる

完備¶

フーリエ級数¶

\frac{1}{2}, \cos k x, \sin k x,\quad k=1,2,3, \ldots

(17)

は区間 $[-\pi,\pi]$ 上で完備であることが知られ、これらを用いる直交関数展開を フーリエ級数 (Fourier series) という。

関数 $f(x)$ の近似

f(x) \approx \frac{a_0}{2}+a_1 \cos x+b_1 \sin x+a_2 \cos 2 x+b_2 \sin 2 x+a_3 \cos 3 x+b_3 \sin 3 x+\cdots

(18)

の係数 $a_n, b_n$ は次のようになる

a_0=\frac{1}{\pi} \int_{-\pi}^\pi f(x) \mathrm{d} x, \quad a_k=\frac{1}{\pi} \int_{-\pi}^\pi f(x) \cos k x \mathrm{~d} x, \quad b_k=\frac{1}{\pi} \int_{-\pi}^\pi f(x) \sin k x \mathrm{~d} x

(19)

これらの係数を フーリエ係数 と呼ぶ。

例（フーリエ級数）¶

次の関数 $f(x)$ を区間 $[-\pi, \pi]$ 上でフーリエ級数に展開せよ

f(x)=\begin{cases} 1 & 0 \leq x \leq \pi \text { のとき } \\ -1 & -\pi \leq x<0 \text { のとき } \end{cases}

(20)

\begin{aligned} a_0 & =\frac{1}{\pi}\left(-\int_{-\pi}^0 \mathrm{~d} x+\int_0^\pi \mathrm{d} x\right)=\frac{-\pi+\pi}{\pi}=0 \\ a_k & =\frac{1}{\pi}\left(-\int_{-\pi}^0 \cos k x \mathrm{~d} x+\int_0^\pi \cos k x \mathrm{~d} x\right) \\ & =\frac{1}{\pi}\left(-\left[\frac{\sin k x}{k}\right]_{-\pi}^0+\left[\frac{\sin k x}{k}\right]_0^\pi\right)=0 \\ b_k & =\frac{1}{\pi}\left(-\int_{-\pi}^0 \sin k x \mathrm{~d} x+\int_0^\pi \sin k x \mathrm{~d} x\right)=\frac{1}{\pi}\left(\left[\frac{\cos k x}{k}\right]_{-\pi}^0-\left[\frac{\cos k x}{k}\right]_0^\pi\right) \\ & =\frac{1}{\pi}\left(\frac{1-\cos (-\pi) k}{k}-\frac{\cos \pi k-1}{k}\right)=\frac{2\left(1-(-1)^k\right)}{k \pi} \end{aligned}

(21)

よって、次のようになる

f(x)=\frac{4}{\pi} \sin x+\frac{4}{3 \pi} \sin 3 x+\frac{4}{5 \pi} \sin 5 x+\frac{4}{7 \pi} \sin 7 x+\cdots

(22)

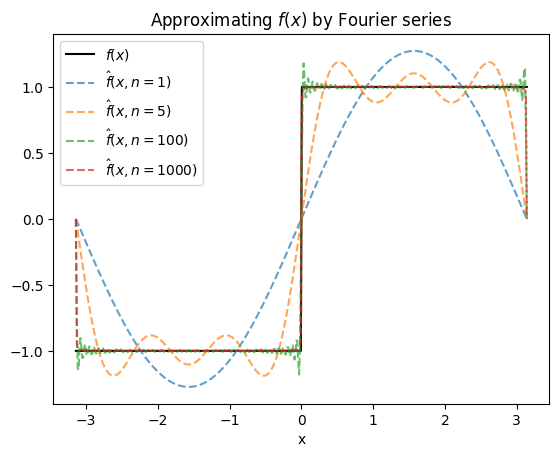

この近似を $\hat{f}(x, n) = \sum_{k=1}^n b_k \cdot \sin kx$ とおく。pythonで計算すると次の図のようになる

import matplotlib.pyplot as plt
import numpy as np

def f(x: np.array) -> np.array:
    y = np.zeros_like(x)
    y[(0 <= x) & (x <= np.pi)] = 1
    y[(-np.pi <= x) & (x < 0)] = -1
    return y

# a_0, a_k が 0なので、 b_k （sinの係数）のみが残る
def b(k):
    return (2 * (1 - (-1)**k)) / (k * np.pi)

def f_hat(x: np.array, n: int) -> np.array:
    approx = np.zeros_like(x)
    for k in range(1, n+1):
        approx += b(k) * np.sin(k * x)
    return approx


fig, ax = plt.subplots()
x = np.linspace(-np.pi, np.pi, 500)
ax.plot(x, f(x), label="$f(x)$", color="black")
ax.plot(x, f_hat(x, n=1), label=r"$\hat{f}(x, n=1)$", linestyle="--", alpha=0.7)
ax.plot(x, f_hat(x, n=5), label=r"$\hat{f}(x, n=5)$", linestyle="--", alpha=0.7)
ax.plot(x, f_hat(x, n=100), label=r"$\hat{f}(x, n=100)$", linestyle="--", alpha=0.7)
ax.plot(x, f_hat(x, n=1000), label=r"$\hat{f}(x, n=1000)$", linestyle="--", alpha=0.7)
ax.set(xlabel="x", title=r"Approximating $f(x)$ by Fourier series")
ax.legend()
fig.show()

直交展開¶

計量空間の元 $e_1, e_2, \ldots, e_n$ が互いに直交するとき、すなわち

\left(\boldsymbol{e}_i, \boldsymbol{e}_j\right)=0, \quad i \neq j

(23)

のとき、これらは 直交系 であるという。特に、すべてがノルム $1\left(\left\|\boldsymbol{e}_i\right\|=1\right.$ , $i=1, \ldots, n)$ のとき、これを 正規直交系 という。式で書くと次のようになる。

\left(\boldsymbol{e}_i, \boldsymbol{e}_j\right)=\delta_{i j}

(24)

ただし $\delta_{i j}$ はクロネッカーのデルタである

線形結合による表現¶

計量空間 $L$ の直交系 $\{\boldsymbol{e}_i \}, i=1,\dots, n$ を用いて、任意の元 $u\in L$ を線形結合で

\boldsymbol{u} \approx c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n

(25)

と近似することを考える。

二乗誤差

J=\frac{1}{2}\left\|\boldsymbol{u}-\left(c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n\right)\right\|^2

(26)

を用いて最小二乗法で近似すると、解は

c_i=\frac{\left(\boldsymbol{u}, \boldsymbol{e}_i\right)}{\left\|\boldsymbol{e}_i\right\|^2} \quad i=1,\dots, n

(27)

となる。

\begin{aligned} J &= \frac{1}{2} \left\|\boldsymbol{u}-\left(c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n\right)\right\|^2 \\ &= \frac{1}{2} \left\|\boldsymbol{u}- \sum^n_{j=1} c_j \boldsymbol{e}_j \right\|^2 \\ &= \frac{1}{2} \left ( \boldsymbol{u}- \sum^n_{j=1} c_j \boldsymbol{e}_j, \boldsymbol{u}- \sum^n_{j=1} c_j \boldsymbol{e}_j \right) \end{aligned}

(28)

内積の微分は

\frac{d}{d x} \langle \boldsymbol{f}(x), \boldsymbol{g}(x) \rangle = \left \langle \frac{d \boldsymbol{f}(x)}{d x}, \boldsymbol{g}(x) \right \rangle +\left \langle \boldsymbol{f}(x), \frac{d \boldsymbol{g}(x)}{d x}\right \rangle

(29)

となるため、

\begin{aligned} \frac{\partial J}{\partial c_i} &=\frac{1}{2} \frac{\partial}{\partial c_i}\left(\boldsymbol{u}-\sum_{j=1}^n c_j \boldsymbol{e}_j, \boldsymbol{u}-\sum_{k=1}^n c_k \boldsymbol{e}_k\right) \\ &=\frac{1}{2}\left(-\boldsymbol{e}_i, \boldsymbol{u}-\sum_{j=1}^n c_j \boldsymbol{e}_j\right) +\frac{1}{2}\left(\boldsymbol{u}-\sum_{j=1}^n c_j \boldsymbol{e}_j,-\boldsymbol{e}_i\right) \\ &=\left(\boldsymbol{u}-\sum_{j=1}^n c_j \boldsymbol{e}_j,-\boldsymbol{e}_i\right) \quad (\because 内積の対称性) \\ &= \left(\boldsymbol{u}, -\boldsymbol{e}_i\right) - \left(\sum_{j=1}^n c_j \boldsymbol{e}_j, -\boldsymbol{e}_i\right) \quad \because内積の線形性\\ &= \left(\sum_{j=1}^n c_j \boldsymbol{e}_j, \boldsymbol{e}_i\right) -\left(\boldsymbol{u}, \boldsymbol{e}_i\right)\\ &= \sum_{j=1}^n c_j \left(\boldsymbol{e}_j, \boldsymbol{e}_i\right) -\left(\boldsymbol{u}, \boldsymbol{e}_i\right) \quad \because内積の線形性\\ & =\sum_{j=1}^n c_j \delta_{i j}\left\|\boldsymbol{e}_j\right\|^2-\left(\boldsymbol{u}, \boldsymbol{e}_i\right) \\ &=c_i\left\|\boldsymbol{e}_i\right\|^2-\left(\boldsymbol{u}, \boldsymbol{e}_i\right) \end{aligned}

(30)

これを0とおいて解くと求まる

c_i \|\boldsymbol{e}_i\|^2 - (\boldsymbol{u}, \boldsymbol{e}_i) = 0 \\ \iff c_i \|\boldsymbol{e}_i\|^2 = (\boldsymbol{u}, \boldsymbol{e}_i)\\ \iff c_i = \frac{ (\boldsymbol{u}, \boldsymbol{e}_i) }{ \|\boldsymbol{e}_i\|^2 }\\

(31)

計量空間 $L$ の直交系 $\{\boldsymbol{e}_i \}, i=1,\dots, n$ を用いて、任意の元 $u\in L$ を線形結合で等号で

\boldsymbol{u} = c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n

(34)

と表される場合に、係数 $c_i$ は最小二乗法による近似と同じ解

c_i = \frac{ (\boldsymbol{u}, \boldsymbol{e}_i) }{ \|\boldsymbol{e}_i\|^2 }

(35)

になる

直交射影¶

元 $\boldsymbol{u}$ を直交系 $\boldsymbol{e}_1, \boldsymbol{e}_2, \ldots, \boldsymbol{e}_n$ の線形結合の集合 $\mathcal{V}_n$ （ $\{\boldsymbol{e}_i\}$ の張る部分空間）で近似することを考える。

\boldsymbol{u} \approx c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n

(39)

最小二乗近似したものは

c_i = \frac{ (\boldsymbol{u}, \boldsymbol{e}_i) }{ \|\boldsymbol{e}_i\|^2 }

(40)

より

\hat{\boldsymbol{u}} = \sum_{i=1}^n \frac{ (\boldsymbol{u}, \boldsymbol{e}_i) }{ \|\boldsymbol{e}_i\|^2 } \boldsymbol{e}_i

(41)

と書くことができる。 $\hat{\boldsymbol{u}}$ の幾何学的な解釈としては、 $\boldsymbol{u}$ から $\{\boldsymbol{e}_i\}$ の張る部分空間へと下ろした「垂線の足」となる。このことから、 $\hat{\boldsymbol{u}}$ は $\{\boldsymbol{e}_i\}$ の張る部分空間 $\mathcal{V}_n$ への （直交）射影 と呼ぶ。

直交基底¶

直交系 $\boldsymbol{e}_1, \boldsymbol{e}_2, \ldots, \boldsymbol{e}_n$ （ $n=\infty$ でもよい）による、計量空間 $\mathcal{L}$ の元 $\boldsymbol{u}$ の最小二乗近似 $\hat{\boldsymbol{u}}$ が $\boldsymbol{u}$ に一致するとき（ $n=\infty$ のときは $n\to \infty$ で $\boldsymbol{u}$ に収束するとき）、 $\{\boldsymbol{e}_i\}$ は $\mathcal{L}$ の 直交基底 であるという。

このとき $\mathcal{L}$ は $n$ 次元計量空間 （ $n=\infty$ なら 無限次元計量空間 ）であるという。

直交基底の線形結合で表すことを 直交展開 という。

直交基底の例：ルジャンドルの多項式

ルジャンドルの多項式 $P_n(x)$

P_n(x)=\frac{1}{2^n n!} \frac{\mathrm{d}^n\left(x^2-1\right)^n}{\mathrm{~d} x^n}

(42)

は区間 $[-1,1]$ 上の連続関数の直交基底である

\int_{-1}^1 P_n(x) P_m(x) \mathrm{d} x= \begin{cases}\frac{2}{2 n+1} & n=m \text { のとき } \\ 0 & n \neq m \text { のとき }\end{cases}

(43)

パーセバルの式¶

$\mathcal{L}$ を計量空間とする。 $\boldsymbol{u}, \boldsymbol{v} \in \mathcal{L}$ について、正規直交基底 $\{\boldsymbol{e}_i\}, i=1,\dots,n$ で

\begin{aligned} \boldsymbol{u}&=c_1 \boldsymbol{e}_1+c_2 \boldsymbol{e}_2+\cdots+c_n \boldsymbol{e}_n \\ \boldsymbol{v}&=d_1 \boldsymbol{e}_1+d_2 e_2+\cdots+d_n \boldsymbol{e}_n \end{aligned}

(44)

と表したとする。このとき、次の パーセバル（・プランシュレル）の式 が成り立つ（ $n=\infty$ でも成り立つ）

(\boldsymbol{u}, \boldsymbol{v})=\sum_{i=1}^n c_i d_i, \quad\|\boldsymbol{u}\|^2=\sum_{i=1}^n c_i^2

(45)

参考¶

金谷健一. (2003). これなら分かる応用数学教室: 最小二乗法からウェーブレットまで.
