Two-stage（二段階）検出器 は、
物体らしき領域の候補（region proposal）を大まかに提案する
各候補領域について、クラス分類とボックス位置の精緻化（回帰）を行う
という2段階に処理を分けるパラダイム。「まず物体がありそうな場所を絞り込み、次にそれを詳しく調べる」という発想で、後述のOne-stage系に比べて一般に精度は高いが、候補領域ごとに処理が必要なため速度は遅くなりやすい。
R-CNN → Fast R-CNN → Faster R-CNN の順に、この2段階の処理をどこまでニューラルネットに統合し end-to-end 学習可能にするかが進化してきた。
R-CNN¶
処理の流れ
Selective Search（色・テクスチャなどの類似性に基づく領域統合アルゴリズム、学習不要）で、1枚の画像から約2000個の領域候補（region proposal）を生成する
各候補領域を固定サイズ（など）にワーピングし、CNN（当時はAlexNet）に通して特徴ベクトルを抽出する
クラスごとの線形SVMで分類する
線形回帰でバウンディングボックスの位置を微調整する（bounding box regression）
課題
候補領域それぞれについて個別にCNNのforwardを行うため、1枚の画像あたり約2000回のCNN推論が必要 → 非常に低速（GPUでも1枚あたり数十秒）
Selective Search・CNN特徴抽出・SVM分類・bbox回帰がそれぞれ独立したパイプラインで、end-to-endに学習できない
各候補領域の特徴抽出結果をディスクに保存する必要があり、ストレージも大きい
Fast R-CNN¶
R-CNNの「候補領域ごとにCNNを回す」非効率を解消するのが Fast R-CNN。
アイデア
画像全体を1回だけCNNに通し、共有の特徴マップ（feature map）を得る
Selective Searchで得た各候補領域を、その特徴マップ上の対応する部分領域に射影する
RoI Pooling（Region of Interest Pooling） で、大きさの異なる各部分領域を固定サイズ（例：）の特徴マップにプーリングする
固定サイズになった特徴を全結合層に通し、クラス分類とbbox回帰を同時に（multi-task loss）end-to-endで学習する
損失関数は分類損失とbbox回帰損失の和：
：予測クラス確率、：正解クラス
：正解クラスに対する予測ボックスのオフセット、：正解ボックスのオフセット
には外れ値に強い smooth L1 損失を使用
は背景クラス（）では回帰損失を無視することを表す
これにより特徴抽出とSVM・bbox回帰が1つのネットワークに統合され、学習・推論とも大幅に高速化された。ただし、候補領域の生成（Selective Search）自体はCNNの外部にあり、依然としてボトルネックとして残っていた。
Faster R-CNN¶
Ren et al. (2015), Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
Fast R-CNNに残っていたSelective Search（CNN外部・学習不可）を、RPN（Region Proposal Network） というCNN自身に置き換えたのがFaster R-CNN。これにより検出パイプライン全体がニューラルネットのみで完結し、真の意味でend-to-end学習可能になった。
アンカー（Anchor）¶
RPNは、共有特徴マップ上の各位置に、あらかじめ決めた複数のスケール・アスペクト比を持つ矩形（アンカーボックス）を仮定する。典型的には3スケール×3アスペクト比＝9種類のアンカーを各位置に配置する。
各アンカーに対して、正解ボックスとのIoUに基づいてラベルを割り当てる：
正解ボックスとのIoUが最大、またはIoU → 正例（物体あり）
全ての正解ボックスとのIoUが → 負例（背景）
それ以外 → 学習に使わない（無視）
RPNの出力と損失¶
各アンカーについて、RPNは2つを出力する。
objectness score：物体か背景かの2値分類スコア
bbox regression：アンカーからのオフセット
損失関数は
：アンカーの予測objectnessスコア、：正解ラベル（0 or 1）
：予測・正解のボックスオフセット
が回帰損失にかかっているため、負例（背景）は回帰損失に寄与しない
全体構成¶
Faster R-CNN = RPN（候補領域の提案） + Fast R-CNN検出ヘッド（RoI Poolingベースの分類・回帰） で、両者はバックボーンCNNの特徴マップを共有する。これにより
候補領域の生成も学習可能になり、精度が向上
特徴マップの計算が1回で済み、Selective Search（CPU処理で数秒/枚）も不要になったため、大幅に高速化（当時でも約5〜17 FPS）
一方で、アンカーのスケール・アスペクト比・IoU閾値など、手動で設計するハイパーパラメータが多いという課題は残った（これが後のFCOSなどAnchor-free系のモチベーションになる）。

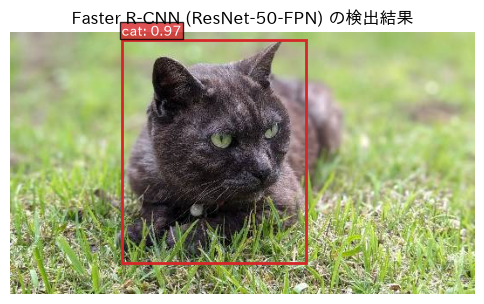

実行例：Faster R-CNN による推論¶
torchvision に含まれる COCO 事前学習済みの Faster R-CNN（ResNet-50-FPNバックボーン）を使って、実際にサンプル画像に対する検出を行ってみる。
import matplotlib.pyplot as plt
import matplotlib.patches as patches
import matplotlib_fontja
import torch
from PIL import Image
from torchvision.models.detection import fasterrcnn_resnet50_fpn, FasterRCNN_ResNet50_FPN_Weights
weights = FasterRCNN_ResNet50_FPN_Weights.DEFAULT
model = fasterrcnn_resnet50_fpn(weights=weights)
model.eval()
categories = weights.meta["categories"]
img = Image.open("../sample_images/cat1.jpg").convert("RGB")
x = weights.transforms()(img)
with torch.no_grad():
output = model([x])[0]
score_threshold = 0.5
fig, ax = plt.subplots(figsize=[6, 4])
ax.imshow(img)
for box, label, score in zip(output["boxes"], output["labels"], output["scores"]):
if score < score_threshold:
continue
x0, y0, x1, y1 = box.tolist()
ax.add_patch(patches.Rectangle((x0, y0), x1 - x0, y1 - y0, linewidth=2, edgecolor="tab:red", facecolor="none"))
ax.text(x0, y0 - 5, f"{categories[label]}: {score:.2f}", color="white",
bbox=dict(facecolor="tab:red", alpha=0.8, pad=1))
ax.set_title("Faster R-CNN (ResNet-50-FPN) の検出結果")
ax.axis("off")
plt.show()
参考文献¶
Girshick, R. et al. (2014). Rich feature hierarchies for accurate object detection and semantic segmentation
Girshick, R. (2015). Fast R-CNN
Ren, S. et al. (2015). Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
torchvision.models.detection.fasterrcnn_resnet50_fpn — Torchvision documentation
